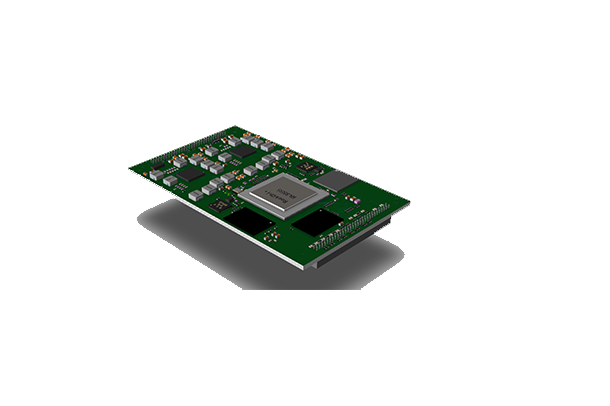

RK3588計算機模塊是基于RK3588處理器設計的低功耗模塊。RK3588是一顆高性能、低功耗的應用處理器芯片,集成了4個Cortex-A76和4個Cortex-A55及獨立的NEON協處理器;適用于ARM PC、邊緣計算、個人移動互聯網設備及其它多媒體產品。模塊全部使用SMT表面貼裝工藝,整體結構緊湊,高抗振動,抗沖擊,無風扇設計,高可靠性設計
特點
l 100%國產化
l Cortex-A76內核
l 接口豐富,支持多種高速及低速通訊接口
l 抗振動、沖擊能力強
l 可靠性高,穩定性好
軟件支持
l Linux國產操作系統
l 電信通訊
l 軌道交通
l 工業現場
l 交通控制
CPU | RK3588處理器,主頻2.0~2.4GHz |
內存 | 4GB LPDDR4X |
存儲 | 32GB EMMC,板載1路microSD接口 |
外圍接口 | 網絡:2路10/100/1000Mbps以太網口(支持電口和SerDes切換) TypeC:1路,支持程序下載 USB:1路USB3.0 HDMI:2路(1路HDMI輸入,1路HDMI輸出) PCIE:1路PCIE2.0(X1) SATA:1路SATA2.0 GPIO:8路(可配置為CAN、I2C) AD:5路AD輸入(最大輸入電平1.8V) 串口:1路調試串口(LVTTL電平) |
其它 | 運行指示燈、電源指示燈、1路復位輸出、1路復位輸入、1路電源開關 |
功耗 | ≤10W |
溫度 | 工作:見訂貨信息 存儲:-45℃ ~ +70℃ |
尺寸 | 90(長) x 55mm(寬) |
訂貨信息
CPB0090 | - | 20 | 04 | - | 32 | DD | - | C |
Rk3588計算機模塊 | 主頻: 20:2.0GHz 22:2.2GHz | 內存: 02:2GB 04:4GB | 存儲: 32:32GB 64:64GB | 網絡配置: DD:電口+電口 DS:電口+SerDes SD:SerDes+電口 SS:SerDes+SerDes | 溫度等級說明: A: 0℃ ~ +50℃ B:-20℃ ~ +60℃ C:-40℃ ~ +70℃ | |||
注:部分GPIO可配置為CAN、I2C等接口,請根據情況具體說明 |

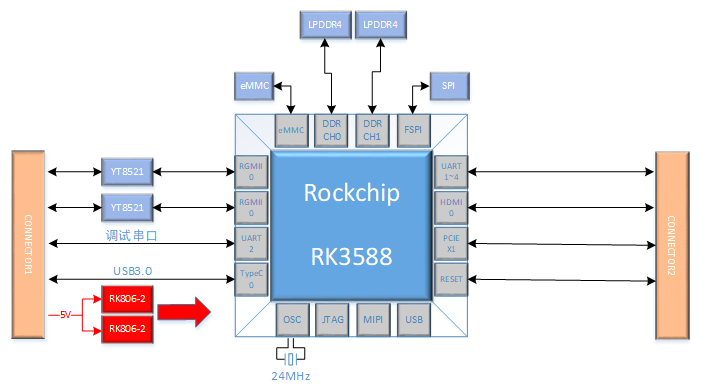

系統功能框圖
