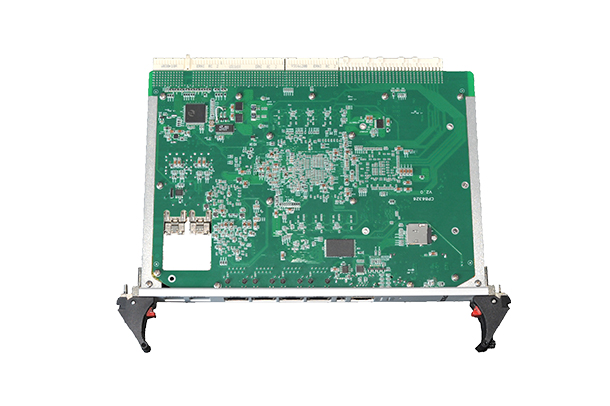

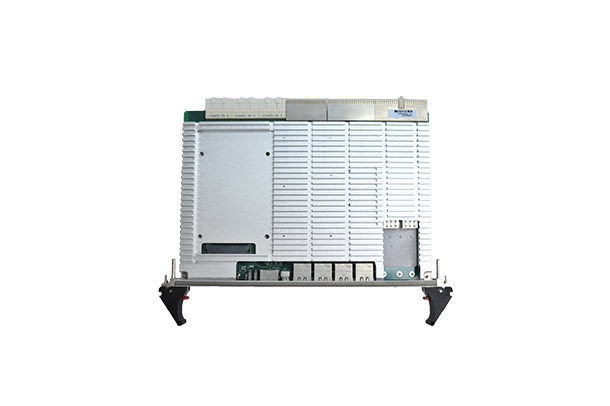

CPB6326 萬兆數據卡是基于Freescale T4240 的6U CPCI控制器，具有2路萬兆以太網、4路千兆以太網、8路RapidIO等高速數據鏈路，實現大數據在RapidIO數據口和網絡間的交換分發。本板卡以12核處理器T4240為核心，具有萬兆SFP接口、千兆RJ45接口、USB、SATA等接口。后出32bit/33MHz PCI總線，支持7個PCI外部設備。采用全貼片SMT工藝，抗振動和沖擊。適用于數據中心、云平臺、信號處理、高端防火墻等領域。
特點
PowerPC T4240 24核處理器
2路10GbESFP以太網接口
4路RapidIO(x4)
4路RapidIO(x1)
4路千兆以太網接口
1路USB2.0 Host接口
10路GPIO控制口
1路32bit 33M CPCI接口
1路板載SATA接口
抗振動沖擊能力強，可靠性高
軟件支持
Linux 3.12.19
數據中心
云平臺
信號處理
防火墻
CPU | Freescale PowerPC T4240處理器，12x1.6 GHz，6MB L2 Cache |
外部總線 | 33MHz，32bit PCI總線，支持7槽設備 |
內存 | 4GB DDR3 雙通道 |
存儲 | 64MB NOR FLASH 4GB SLC NAND FLASH 支持板載安裝2.5 inch SATA SSD |
外圍接口 | 2x10GbE光網絡SFP+接口 4x RapidIO 2.1(x4)接口 4x RapidIO 2.1(x1)接口 4x 10/100/1000Mbps自適應以太網口 1x USB2.0 Host接口 1x MicroSD卡接口 1xSATA接口 10路GPIO口 |
其它 | 狀態指示燈；溫度傳感器; RTC時鐘; 看門狗 |
功耗 | ≤50W |
濕度 | 工作：10% ～ 95% 存儲：5% ～ 95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-50℃ ～ 70℃ |
沖擊 | 20G |
振動 | 5Hz-500Hz隨機 |
尺寸 | 6U/4HP ，233.35mm x 160mm x 20.32 mm |
訂貨信息
6326-T4240-1640x | PowerPC T4240,12x1.6 GHz,4GB DDR3 |
x | A:0℃～+50℃ B:-25℃～+60℃ C:-40℃～+70℃ |

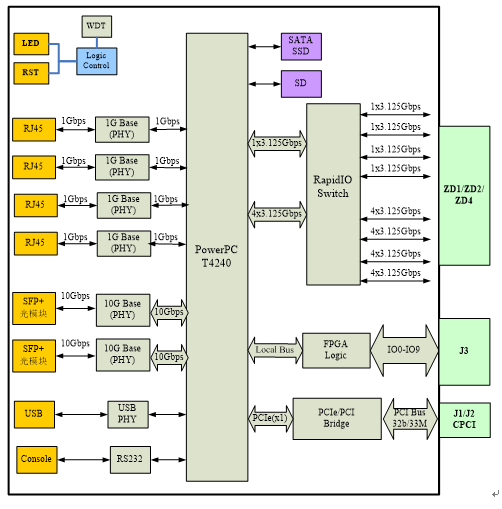

系統功能框圖
