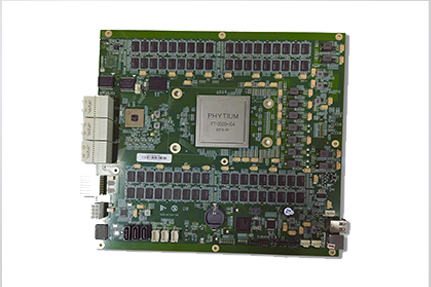

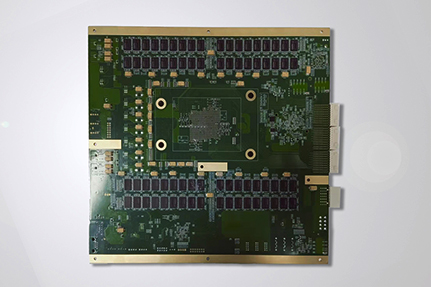

OEM-BF264-RB是一款為滿足客戶需求而設計的通用類國產安全防護單元,主板基于飛騰FT2000+/64 處理器設計,采用國產ZX200芯片組、板載128GB內存,64GB板貼SSD固態存儲。處理器集成 64 個自主開發的 ARMv8 指令集兼容處理器內核 FTC662,采用片上并行系統體系結構。通過集成高效處理器核心、基于數據親和的大規模一致性存儲架構、層次式二維 Mesh 互連網絡,優化存儲訪問延時,提供業界領先的計算性能、訪存帶寬和 IO 擴展能力。該主板可通過單片機監控系統的工作狀態,如在線、關機和故障,同時單片機還可讀取CPU溫度值及電壓信息。此外,主板通過CPCIE連接器引出豐富的外圍接口,包括1路RS232串口、2路USB接口、2路千兆網口、3路sata接口、3路PCIE3.0 x8、,2路PCIEx1、1路PCIEx4(可配置成2個x2或4個x1)??蓱?yīng)用于國防軍工、航空航天、網絡安全、能源等控制領域。
特點
飛騰FT2000+64處理器
板貼顆粒128G
豐富的外部接口
CPU狀態監測及信息上報
高安全、高可靠性
國產化率100%
處理器 | 國產飛騰FT2000+64處理器,主頻2.2GHz 集成 64 個自主開發的 ARMv8 指令集兼容處理器內核 FTC662 | |
內存 | 128GB DDR4板貼顆粒 | |
板載存儲 | 板貼64GB電子盤 3個SATA擴展 | |
單片機 | 1 x單片機 | |
供電 | 直流12V輸入 | |
接口功能 | PCIE | 3路PCIE3.0 x8 2路PCIEx1 1路PCIEx4(可配置成2個x2或4個x1) |
USB2.0 | 2xUSB2.0 2xUSB3.0后出 | |
串口 | 1xRS232調試串口(前出1路,可后出) | |
網口 | 2x千兆網口(后出) | |
RTC | 1xRTC | |
I2C | 2 x I2C(后出) | |
蜂鳴器 | 1 x 蜂鳴器 | |
指示燈 | 1 x電源燈,上電綠色常亮 1 x狀態燈,正常時綠色常亮,故障時紅色常亮 | |
功耗 | ≤140W | |
操作系統 | 銀河麒麟 Centos 嵌入式系統等 | |
國產化率 | 100% | |
尺寸 | 263*281*2.5 | |
溫度范圍 | 工作溫度: 0℃~ +70℃ 存儲溫度: -50℃~70℃ |

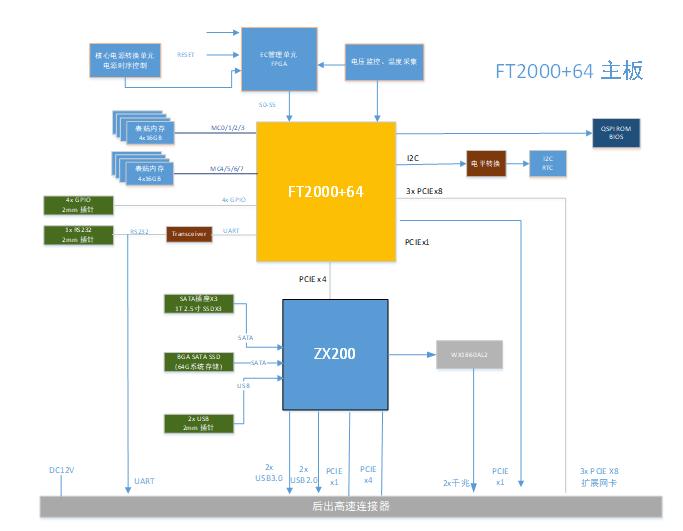

主控器系統結構框圖
