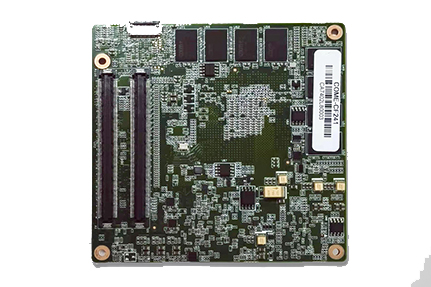

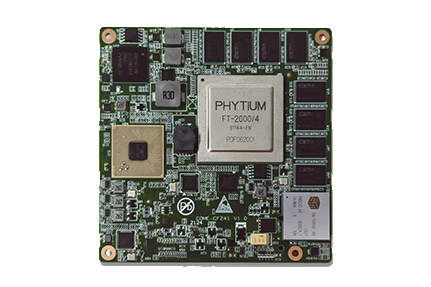

COME-CF241
COME-CF241飛騰FT2000 4COMe模塊采用100%全國產方案,模塊均為全國產器件。處理器采用飛騰FT2000四核高性能CPU,芯片組采用兆芯ZX-200
留言咨詢
產品手冊

     COME-CF241飛騰FT2000/4COMe模塊采用100%全國產方案,模塊均為全國產器件。處理器采用飛騰FT2000四核高性能CPU,芯片組采用兆芯ZX-200橋片,板載雙通道16GBDDR4 ECC內存,板載2D顯卡,支持VGA,網絡(luò )控制器和電源芯片均采用國產型號,從而實現完全的全國產自主可控。

     模塊功能接口和結構符合COM Express compact尺寸(Type6標準,95mmx95mm)標準,集成了豐富的外圍接口和總線,用戶可以快速的搭建飛騰FT-2000/4處理器的國產化平臺。模塊通過COME TYPE 6連接器引出4路SATA、2路千兆網絡(luò )、4路USB3.0 4路USB2.0 3路CAN以及多路PCIE。


特點

        高集成度,COM Express? compact 尺寸(Type6 標準,95mm×95mm);

  預裝麒麟操作系統飛騰桌面版(試用版);

  飛騰 FT-2000/4 四核處理器,主頻 2.6GHz(工業級版本主頻為 2.2GHz);

  板載 DDR4 內存,16GB;

  引出 4 路 SATA 3.0 接口,傳輸速率 6Gbps,兼容SATA 2.0/ 3Gbps 和 SATA 1.0/ 2.6Gbps 傳輸;

  板載 2D 顯卡,支持 VGA 顯示;

  豐富的 PCIe 接口,支持 PCIe3.0 X16、PCIe3.0 X8、PCIe3.0 X4、PCIe2.0 X4、PCIe2.0 X1 等接口配置,最大可提供 9   Port 30Lane 的 PCIe 接口;

  豐富的 USB 接口,支持 4 路 USB 2.0 和 4 路 USB 3.0;

  雙網絡(luò )接口,支持 2 路 10/100/1000M 自適應網絡(luò );

  3x  CAN 接口,支持 3路 CAN-bus 2.0 接口;

  1 路 HDA 接口;




產品應用

產品參數

序號

項目

內容

1

符合規格

COM Express Type6 Rev2.0   compact(部分信號定義非標)

2

尺寸大小

95*95*8mm(長*寬*高)

包含COME連接器高度,不包含散熱器高度

3

CPU

FT-2000/4,四核@2.6GHz(工業級版本為四核@2.2GHz)

4

內存

板載16GByte 內存顆粒

5

橋片

ZX200(占用1組CPU PCIE X4)

6

網絡(luò )

板載 2 個國產千兆以太網控制器(飛騰 CPU 引出)

7

GPU

SM768(占用1組CPU PCIE X1)

8

硬盤接口

4路SATA3,6Gb/s

9

操作系統

預裝銀河麒麟操作系統

預裝定制版Linux 操作系統可選

10

PCIE接口

3路PCIE3.0   X8---- cpu引出(2組可以配置PCIE X16)

1路PCIE3.0   X1---- cpu引出

1路PCIE2.0   X4-----ZX200引出

1路PCIE2.0   X1-----ZX200引出

11

PCIE CLK

支持1路PCIE   100M時鐘

12

USB接口

4路USB3.0

8路USB2.0(4路集成在USB3.0中,剩余4路獨立USB2接口)

13

串口

4路3線制TTL串口(串口1為調試串口)

14

CAN接口

支持3路CAN-BUS   2.0接口,TTL電平

15

顯示

支持1路VGA

16

HDA總線

1路HDA聲卡

17

LPC

不支持

18

I2C

1路標準I2C接口

19

SMBUS

1路SMBUS接口

20

SPI

1路SPI接口(通過BIOS_DIS0/1#電平狀態決定由主板還是底板啟動)

21

GPIO

4路GPO

4路GPI

22

RTC

1路RTC

23

Watch Dog

1路看門狗,需要用戶載板和主板軟件配合

24

電源

支持12V AT模式上電

25

功耗

主板功耗待定;

26

工作溫度

-20℃~55℃;5%~90% RH(商溫)

27

存儲溫度

-40℃~80℃;5%~90% RH;

28

國產化率

100%

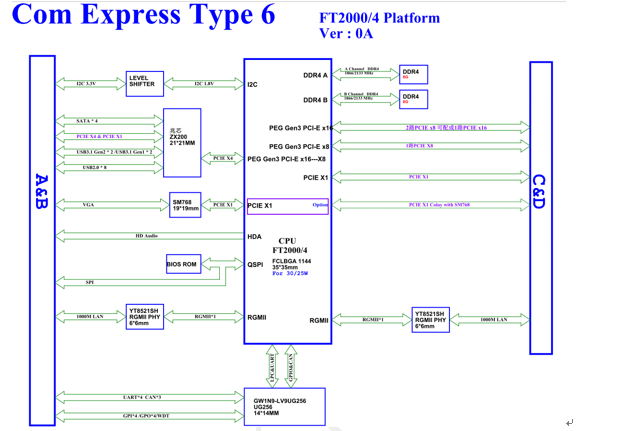

主控器系統結構框圖
