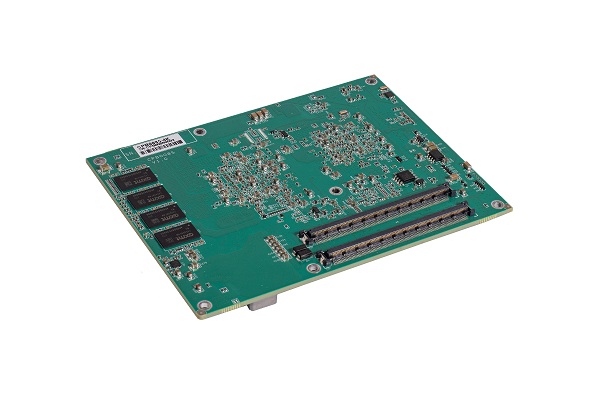

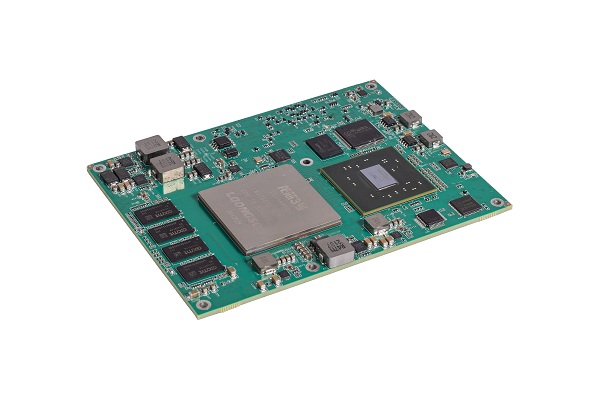

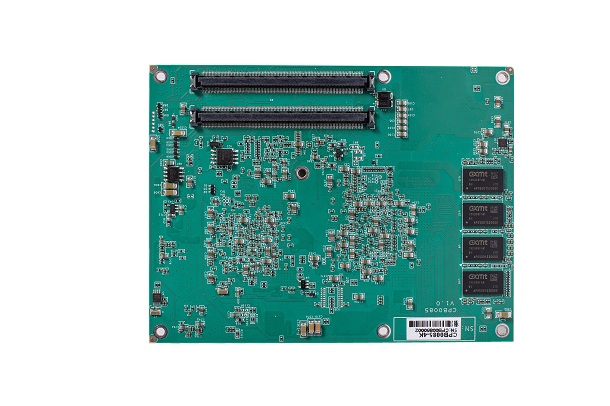

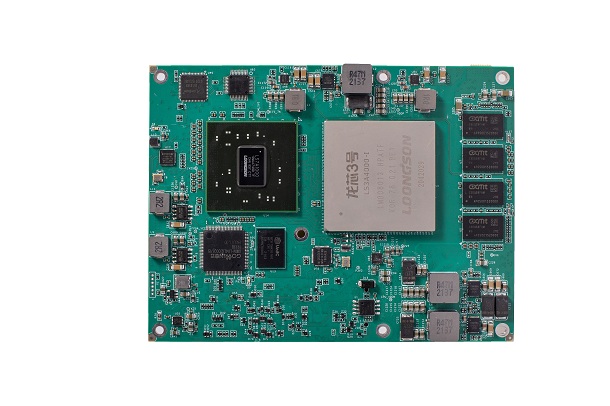

CPB0085是一款以國產龍芯3A4000/3A5000處理器為核心的高可靠性的COM Express嵌入式計算機模塊，兼容PICMG(PCI Industrial Computer Manufacture`s) COM Express Type6型規范，集成了國產7A1000橋片以及豐富的外部接口。
該產品內存全表貼、能效比高、具有完善的加固定位孔、兼容性好、互換性良好等優點，在開發使用中具有相當?shù)撵`活性，可應用于網絡安全、政務辦公平臺、軌道交通、能源控制等領域。
特點
100%國產化，操作系統國產化
兼容PICMG COM Express Type6型規范
豐富的外部接口和內部功能
抗震動、沖擊能力強，可靠性高，穩定性好
軟件支持
統信UOS
麒麟軟件
軌道交通
政務辦公平臺
網絡安全
通信控制系統
CPU | 龍芯3A4000處理器，主頻1.2～1.5GHz 龍芯3A5000處理器，主頻1.2～2.0GHz |
內存 | 表貼8GB DDR4內存 |
顯存 | 表貼256MB DDR3顯存 |
顯示 | 1*VGA（最大支持分辨率1920*1080） 1*DVI（最大支持分辨率1920*1080） |
外部總線 | 2*PCIe2.0 x8 4*PCIe2.0 x1 1*PCIe2.0 x4（可配置成4*PCIe2.0 x1） 1*LPC總線 2*I2C總線 |
外圍接口 | 1*10/100/1000Mbps自適應以太網口 3*SATA2.0 6*USB2.0 2*UART，三線制（LVTTL電平） 4*GPI/4*GPO（LVTTL電平） 1*HDA |
其它 | 實時時鐘，看門狗，溫度傳感器 支持ATX/AT模式 |
功耗 | 35W（主頻1.5GHz時典型最大功耗,CPU為3A4000） 15W（CPU為3A5000） |
濕度 | 工作：10%～90%（無凝結） 貯存：5%～95%（無凝結） |
溫度 | 工作：分為三檔，詳見訂貨信息 存儲：-40℃～+85℃ |
尺寸 | 125mm x 95mm x 10mm（不含散熱器） |
訂貨信息
0085 | - | 4K | - | 15 | 08 | - | I | C |
產品代號 | - | 處理器型號： 4K：3A4000 5K：3A5000 | - | 主頻： 12:1.2GHz 15:1.5GHz 20:2.0GHz(5K) | 內存容量： 08:8GB | - | 處理器等級： I:專用工業級 空:普通工業級 | 工作溫度范圍： A:0 ~ +50℃ B:-20℃ ~ +60℃ C:-40℃ ~ +70℃ |

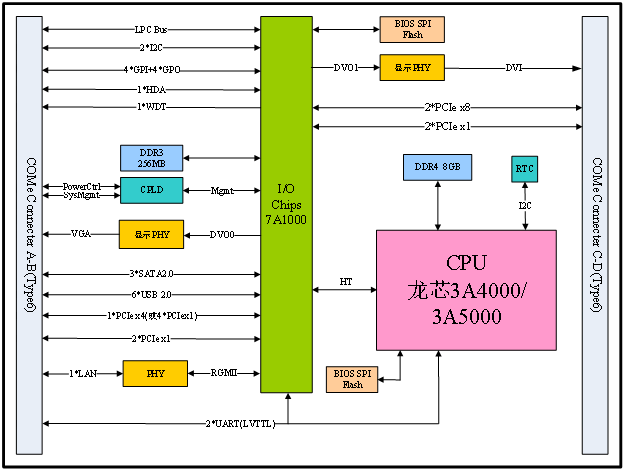

CPB0085系統結構框圖
